Sistem Lampu kepala dan Lampu kota

1)      Sistem penerangan

Sistem penerangan berguna untuk keselamatan berkendara dan informasi ke kendaraan lain. Menurut fungsi sistem penerangan dapat dibagi menjadi dua kegunaan utama yaitu:

a)      Untuk melihat (pengemudi)

b)      Yang terlihat orang lain

-          Yang terlihat pada siang hari

-          Yang terlihat pada malam hari

Sistem penerangan dibagi menjadi 2 kelompok, yaitu:

2)      Lampu Besar/Lampu Kepala

Fungsi lampu kepala untuk membungkus berkas cahaya untuk memberikan kuat penerangan yang cukup pada arah yang kita inginkan. Lampu kepala pada dasarnya bisa dibagi menjadi 2:

^Ø    Lampu kepala pijar

^Ø    Lampu kepala dengan sealed beam

a)      Lampu Kepala Pijar

Lampu pijar terdiri dari :

-          Lampu biasa

Fungsi :

Apabila filamen menjadi panas walfram akan memijar dan mengeluarkan cahaya sekitar 10 – 18 lumen/watt. Supaya filamen tidak terbakar udara harus dikosongkan. Filamen disini tidak boleh terlalu panas karena walfram akan menguap dan menghitamkan gelas.

Konstruksi lampu kepala





Lampu Kepala 2 filamen simetris               Lampu Kepala 2 filamen asimetris

                 *) Nok supaya bola lampu dapat duduk dengan posisi yang betul



-          Lampu halogen

Fungsi :

Lampu halogen menyala lebih terang dari pada lampu pijar biasa karena filamen lebih panas. Akibat filamen yang lebih panas walfram akan menguap lebih cepat. Supaya uap walfram tidak berkondensasi di atas gelas, maka lampu harus diisi dengan gas halogen. Gas halogen akan membantu supaya walfram bisa kembali sendiri ke filamen.

Konstruksi lampu H4



Spesifikasi :

Ø  Tekanan gas                        :    10 bar

o   Ruang didalam lampu harus kecil

o   Ruangan yang kecil tutup gelas menjadi lebih dekat dengan filamen, akibatnya gelas juga lebih panas

Ø     Tutup gelas lampu   : Karena  gelas  juga  akan  menjadi  lebih  panas  maka  gela dibuat dari pasir kuarsa yang tahan terhadap temperatur tinggi

Ø     Gas halogen            : Terbuat dari Natrium Bromida

Bola lampu quartz halogen, lebih panas dibanding dengan bola lampu biasa saat digunakan, umur lampu akan lebih pendek bila ada oli atau gemuk menempel pada permukaannya. Demikian juga keringat manusia (mengandung garam) juga dapat menodai kacanya. Untuk mencegah hal ini maka saat mengganti peganglah bagian flange untuk mencegah jari-jari menyentuh kacanya.

  Gambar cara memegang lampu halogen

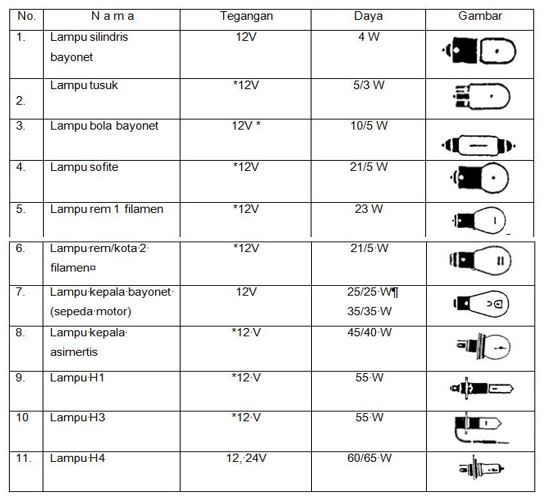

Berikut adalah daftar nama, tegangan dan daya lampu:

b)      Lampu Kepala tipe sealed beam

Dalam lampu besar tipe sealed beam, penggunaan lampu tidak terpisah, keseluruhannya terpasang satu seperti bola lampu, filament dipasang didepan kaca pemantul untuk menerangi kaca lensa.

3)      Rangkaian kelistrikan lampu kepala dan lampu kota

Sistem lampu besar merupakan sebuah sistem lampu penerangan untuk menerangi jalan pada bagian depan kendaraan.Umumnya dilengkapi lampu jauh dan lampu dekat (highbeam dan low beam) dan dapat dihidupkan dari salah satu switch oleh dimmer switch.

 a)      Rangkaian kelistrikan Lampu Kepala

Berikut ini adalah gambar rangkaian kelistrikan lampu kepala (jarak dekat dan jauh)



b)      Rangkaian kelistrikan Lampu kota

Lampu kota (lampu posisi) pada kendaraan bermotor dapat dinyalakan sendiri dan dapat juga menyala bila lampu kepala dinyalakan. Tujuannya adalah bila malam hari atau gelap, pengendara atau orang lain dapat dengan cepat mengetahui lebar atau tinggi kendaraan (untuk kendaraan jenis truk dan bus).

Karena kegunaannya untuk mengetahui lebar dan tinggi kendaraan, posisi lampu kota harus berada di bagian ujung dari bagian yang terlebar dan tertinggi dari kendaraan



                         Berikut ini adalah gambar rangkaian lampu kota

 Keterangan :

. . 1. Lampu kota kanan depan
. . 2. Lampu kota kiri depan
. . 3. Lampu kota kiri belakang
. . 4. Lampu kota kanan belakang
. . 5. Relay
. . 6. Saklar
. . 7. Sekring
. . 8. Fuse link
. . 9. Bateray

4)      Aturan Sinar Lampu Kepala

Lampu kepala perlu distel supaya sinar lampu kepala tidak mengganggu pengemudi lawan arah.

      Gambar Arah penyinaran yang salah       Gambar Arah penyinaran yang betul
